1.海洋新资料索求-怪异的资料组成随着各行各业对可持续资料的需要日益增长，，人们对于天然纤维与合成纤维的比力钻研产生了浓密的兴致，，出格是在聚合物复合伙料领域。。。天然纤维源自植物和动物等可再生资源，，它们是合成纤维的环保代替品，，而合成纤维通；；谑，，使用它们会导致环境退化。。。在聚合物基体中使用天然纤维作为填充资料，，不仅能够加强复合伙料的机械机能，，还有助于减轻资料的整体重量，，使其合用于汽车、、构筑和消费品格业。。。聚合物复合伙料的机械机能会显著受到所用天然纤维类型和处置方式的影响。。。例如，，使用黄麻和大麻等天然纤维加强的复合伙料，，其拉伸强度值在30至60 MPa之间，，而合成纤维复合伙料的拉伸强度可能超过100 MPa。。。此外，，天然纤维复合伙料的吸水能力是影响其耐用性和机能的关键成分。。。钻研批注，，天然纤维复合伙料的吸水率在10%到20%之间，，而合成纤维复合伙料的吸水率不到5%，，这突显了在普遍露出于湿气环境中的利用中，，必要有效的防潮战术。。。委顿强度是评估聚合物复合伙料机能的另一个重要参数。。。 玄武岩纤维是一种源自火山岩的资料，，由于其卓越的机能，，已成为各类工程利用中的壮大加固代替品。。。当熔融玄武岩通过小喷嘴挤出时，，它会形成陆续的纤维，，阐发出高抗拉强度、、优异的热不变性和耐侵蚀性。。。这些个性使玄武岩纤维出格合用于构筑、、汽车和航空航天工业中使用的加强复合伙料。。。与玻璃纤维和钢等传统资料相比，，它对环境成分的天然抵抗力和无毒性也使其作为环保选择越来越受欢迎。。。此外，，玄武岩纤维的高热不变性使其成为高温利用的梦想选择，，而其吸波的能力加强了其在降噪场景中的实用性。。。玄武岩纤维掺入聚合物基体或混凝土中，，显著改善了基材的机械机能，，从而提高了最终产品的耐用性和使用寿命。。。 凯夫拉纤维（Kevlar）以其高强度重量比而闻名，，是一种宽泛用作复合伙料加强资料的合成资料。。。Kevlar由芳纶聚合物组成，，拥有杰出的拉伸强度和热不变性，，极度适合必要抗冲击、、耐热和耐切割的利用。。。当嵌入聚合物基体中时，，Kevlar可加强复合伙料的结构齐全性，，在维持轻便性的同时显著提高耐用性和机能。。。这种轻质和强度的结合也使Kevlar成为活动器材和高机能车辆设计中的重要组成部门，，在这些利用中，，安全性和机能至关重要。。。 瓷填料通常用作加强资料，，在加强各类复合伙料的机能方面起着至关重要的作用。。。这种陶瓷基资料因其硬度、、耐磨性和美学品质而受到高度评价，，使其成为牙科利用的绝佳选择，，例如填充物和修复体，，在这些利用中，，耐用性和视觉吸引力至关重要。。。当混合到聚合物或树脂中时，，瓷填料有助于提高复合伙料的机械强度和热不变性。。。它还能抵抗化学侵蚀，，从而确保在医疗和工业环境中的使用寿命和靠得住性。。。此外，，瓷器的低热膨胀系数允许在温度颠簸下拥有更好的尺寸不变性。。。这种怪异的机能组合使瓷填料可能显著改善它们所集成资料的职能和结构个性，，从而将其利用领域扩大到各个行业。。。 玄武岩/凯夫拉纤维加强环氧树脂复合伙料 ，，通过结合这三种各自拥有怪异优势的资料，，展示了令人惊叹的“协同效应”。。。玄武岩纤维提供基础强度与热不变性，，凯夫拉纤维大幅提升抗拉强度与抗冲击机能，，瓷填料加强硬度、、耐磨性与耐侵蚀性。。。它们相互共同、、扬长避短，，为新型复合伙料卓越机能的展示奠定了坚实基础。。。 2. 玄武岩/凯夫拉纤维加强环氧树脂复合伙料的制作新型复合伙料重要通过传统手糊技术制作而成。。。只管手糊技术在复合伙料成型工艺中属于汗青悠久的步骤，，它却蕴含着工匠的精湛技艺与智慧。。。制作流程始于模具的筹备工作，，模具作为复合伙料的“摇篮”，，必须经过仔细的清洁和擦拭，，以确保无尘。。。随后，，模具理论均匀涂覆脱模剂，，以保障后续固化成型的复合伙料可能顺利脱模，，起头其使命之旅。。。模具筹备结束后，，便进入资料混合的关键步骤。。；；费跏髦魑宓闹匾煞，，与固化剂依照精确的10:1比例，，在机械搅拌器的辅助下充分混合。。。
紧接着是纤维分列工序，，这一步骤类似于构建房屋的“骨架”。。。玄武岩纤维毡与凯夫拉纤维毡凭据预约的设计规划，，被精确切割至特定长度，，并审慎地铺设于模具之中。。。玄武岩纤维因其卓越的耐火性和不变性，，为复合伙料打下坚实的基础。；；而凯夫拉纤维则凭借其高强度的抗拉和抗冲击机能，，在外层或关键受力部位阐扬其作用，，两者相得益彰。。。随后，，含有填料的树脂混合物如同细腻的“砂浆”，，被滚筒均匀涂抹在纤维层上，，确保每一层纤维都与树脂充分接触，，实现纤维与基体之间的无缝“对接”，，缜密结合。。。整个铺层过程凭据所需的8mm厚度，，有序地在纤维层与树脂填料混合物之间交替叠加。。。待铺层实现后，，复合伙料进入固化阶段，，在室温28°C的恒温环境下，，经过24小时的耐心期待，，树脂逐步硬化，，将纤维与填料牢固地固定。。。为了进一步提升复合伙料的机能，，还需在110°C的高温环境下进行1小时的后固化处置，，以确保尺寸的精确性和物理个性的不变性。。。正是由于每一个环节的精密和严谨，，能力制作出这种机能卓越的新型复合伙料。。。

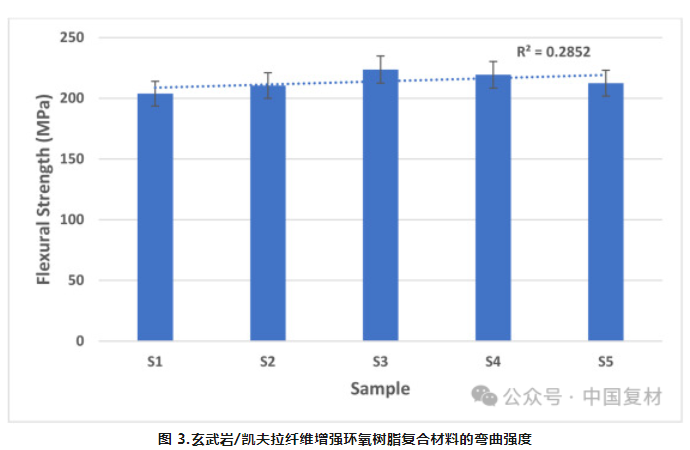

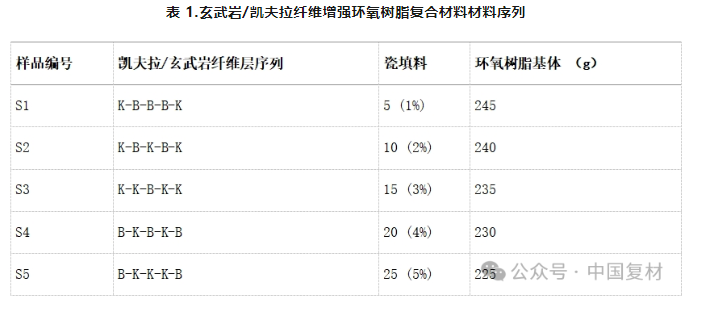

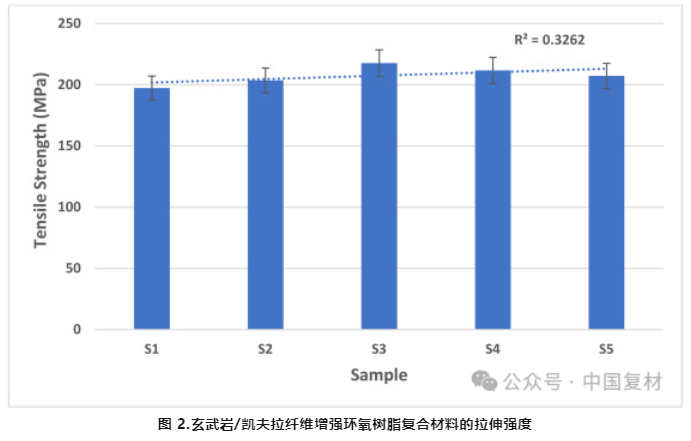

3 拉伸、、弯曲强度飙升通过对分歧样品的拉伸强度测试数据进行详细对比，，可能清澈洞察纤维分列与填料含量对资料机能的关键影响。。。以样品 S1 为例，，其选取 K-B-B-K 纤维序列，，填料含量仅为 5 g，，拉伸强度测得为 197.26 MPa。。。在这一结构中，，玄武岩纤维在中央层占比力高，，虽能凭借自身个性提供肯定热不变性与机械不变性，，却因与凯夫拉纤维相比，，机械机能存在差距，，以至整体拉伸潜能无法充分开释。。。再看样品 S2，，选取 K-B-K-B-K 纤维分列，，搭配 10 g瓷填料，，拉伸强度提升至 203.49 MPa。。？？蚶宋胄武岩纤维的交替布局，，使得拉伸和压缩应力能力得以更为平衡地散布，，凯夫拉纤维的高拉伸强度与玄武岩纤维的刚度相辅相成，，协同提升了整体强度。。。而样品 S3 则脱颖而出，，凭借 K-K-B-K-K 分层设计，，结合 15 g瓷填料，，拉伸强度高达 217.64 MPa。。。此结构中，，凯夫拉纤维层凭借卓越的拉伸机能，，成为承载主力，，极大提升了承载能力；；同时，，适量增长的瓷填料有效加强了基体刚度，，优化了载荷传递蹊径，，使得两种纤维的固有优势得以淋漓尽致地阐扬。。。 类似地，，弯曲强度测试了局也出现出法规变动。。。样品 S1 的弯曲强度为 203.81 MPa，，该样品选取 K-B-B-B-K 纤维序列，，瓷填料用量至少。。。在此结构下，，外层的凯夫拉纤维虽提供了高抗拉强度，，应对弯曲应力时，，中央层的玄武岩纤维因模量相对较低，，对弯曲强度的贡献受限，，且低填料含量无法充分强化基质刚度，，以至弯曲阻力欠佳。。。样品 S2 显示弯曲强度增长至 210.49 MPa，，得益于 10 g瓷填料的参与以及K-B-K-B-K 序列。。。交替分列的纤维层让应力散布越发均匀，，填料加强了基体刚度，，抗弯机能得以提升。。。当来到样品 S3 时，，其以 K-K-B-K-K 分列，，结合 15g瓷填料，，弯曲强度达到最高的 223.62 MPa。。？？蚶宋闹鞯贾拔痪∠晕抟，，凭借高弹性模量有效抵抗弯曲变形，，适量的瓷填料奇妙平衡了基体刚度与柔韧性，，使得资料在接受弯曲载荷时游刃有余，，展示出卓越的抗弯能力。。。这些数据有力地证明，，精准优化纤维排序并合理节制填料集成，，对于环氧树脂基体承载能力的提升以及实现卓越的拉伸、、弯曲强度起着决定性作用。。。

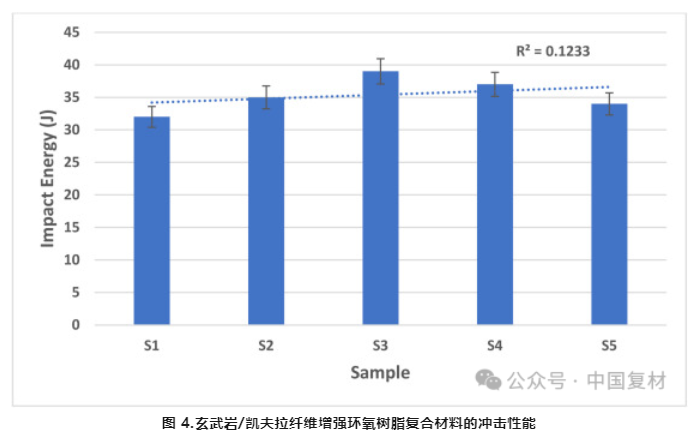

4冲击能量的杰出阐发悬臂梁冲击能量测试宛如一面 “明镜”，，清澈照射出资料在冲击过程中的能量吸收能力以及断裂韧性。。。以样品 S1 为例，，其悬臂梁冲击能量仅为 32J，，阐发相对幽微。。。该样品外层虽有凯夫拉纤维助力肯定韧性，，但中央层玄武岩纤维占主导，，由于玄武岩纤维断裂韧性较低，，在冲击下难以有效抵抗裂纹产生与扩大，，且少量的瓷填料无法充分强化基体，，以至能量吸收能力受限。。。反观样品 S2，，冲击能量提升至 35J，，得益于凯夫拉纤维与玄武岩纤维的交替层设计，，在冲击时能更均匀地分散应力，，凯夫拉纤维有效克制裂纹，，填料含量增长提升了基体刚度与韧性，，加强了能量吸收能力。。。而样品 S3 再次成为 “佼佼者”，，凭借 K-K-B-K-K 纤维分列与 15g瓷填料，，展示出高达 39 J的悬臂梁冲击能量。。？？蚶宋谛蛄兄械闹鞯贾拔晃蘅珊扯，，其杰出的能量吸收与韧性特质得以充分阐扬，，面对冲击时能迅速且高效地分散能量；；同时，，适度的填料含量好似 “点睛之笔”，，在基体刚度与柔韧性之间找到了美满平衡，，使得复合伙料既能强硬地招架冲击，，又不失矫捷应变的能力，，预防因脆性过高而失效。。。这一系列对比鲜明的了局深刻批注，，填料含量与纤维构型之间的精妙平衡，，是最大限度提升复合伙料抗冲击性的关键 “密码”。。？？蚶宋吭降娜托杂胧柿看商盍系哪豕餐，，可能显著加强复合伙料接受动态载荷的能力，，使其在面对突发冲击时坚如磐石，，有效抵抗断裂风险。。。

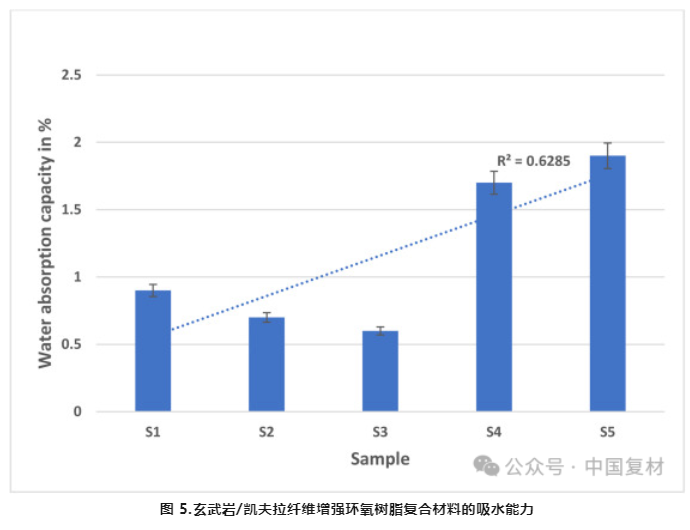

5 低吸水的优势在海洋利用场景中，，吸水能力是衡量资料机能的一项关键 “指标”，，它直接关系到资料的孔隙率、、防潮性以及持久耐久性。。。对分歧样品的吸水机能测试了局进行深刻分解后发现，，样本间吸水率存在显著差距。。。以样品 S1 为例，，其吸水率为 0.9%，，在样本中处于较低程度。。。这一了局的背后，，是低填料含量在 “捣蛋”，，它导致复合基体密度相对较低，，孔隙率增长，，为水分侵入提供了 “通道”；；此外，，玄武岩纤维天然的亲水性，，使其在复合伙猜中央层占比力高时，，更容易吸附水分，，进一步加剧了吸水景象。。。再看样品 S2，，吸水率降至 0.7%，，相较于 S1 有所降低。。。这得益于填料含量的适度增长，，其如同 “添补匠”，，填充了环氧树脂基体内的空地，，降低了整体孔隙率，，削减了水分可乘之机；；同时，，凯夫拉纤维和玄武岩纤维的交替层结构，，使得吸收的水分可能更均匀地散布，，预防终部门因水分积累而导致的降解，，提升了防潮机能。。。 而样品 S3堪称 “防潮范例”，，吸水率低至 0.6%，，在一众样品中阐发最优。。。这一卓越成就的获得，，源于多种成分的 “协同发力”。。。一方面，，凯夫拉纤维以其疏水性特质，，在复合伙猜中阐扬 “樊篱” 作用，，有效反对水分渗入；；另一方面，，15g的瓷填料量恰到益处，，既能充分加强环氧树脂基体的致密性，，又不会引入过多缺点，，通过降低孔隙率，，极大地削减了水渗入的蹊径。。。这种由凯夫拉纤维主导、、瓷填料精妙共同的结构，，打造出一个缜密结合的基质，，如同给复合伙料披上了一层 “防水铠甲”，，使其在湿润环境中也能维持 “干爽”，，为在海洋环境中的持久不变利用筑牢了根基。。。

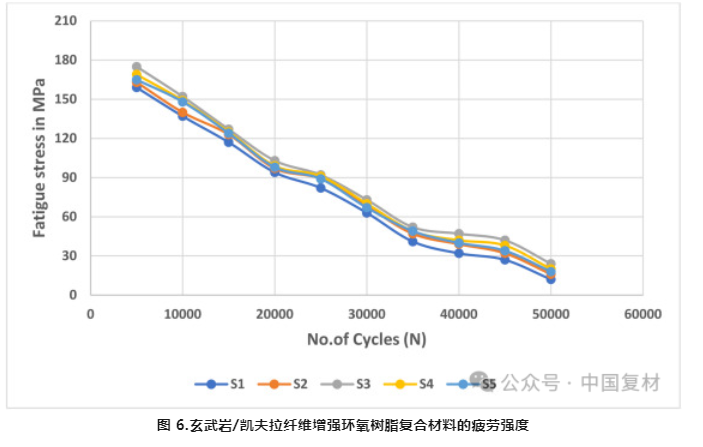

6 抗委顿显技巧委顿测试为我们揭开了复合伙料在循环载荷下持久耐久性的 “神秘面纱”，，从测试数据来看，，分歧样品的委顿阐发差距显著，，这背后是成分、、填料以及纤维分列等多种成分在 “操控”。。。以样品 S1 为例，，其委顿应力降落态势颇为显著，，从初始加载循环的 175 MPa 肇始，，到 30,000 次循环后，，骤降至 25 MPa。。。这一相对较差的委顿机能，，与它的资料组成亲昵有关。。。最低的瓷填料含量，，使得基体刚度不及，，在长功夫循环载荷下难以有效支持；；同时，，较高比例的玄武岩纤维，，虽具备肯定耐热性，，但不足应对长功夫反复应力所需的弹性，，导致纤维基体粘合较弱，，应力无法均匀分散，，进而加快了委顿降解。。。 反观样品 S2，，肇始委顿应力略高，，为 178 MPa，，30,000次循环后降至 28 MPa。。。该样品选取 10 g瓷填料与交替的 K-B-K-B-K 纤维分列，，这种结构使得玄武岩层与凯夫拉尔层之间应力散布更为平衡，，填料加强了基体刚度，，肯定水平上提升了抗委顿性。。。然而，，交替层结构仍存在应力集中隐患，，随着循环次数增长，，逐步引发委顿失效。。。而样品 S3 再次彰显其卓越机能，，初始委顿应力高达 185 MPa，，30,000 次循环后仍能维持在 35 MPa，，成为当之无愧的抗委顿 “冠军”。。。K-K-B-K-K 的纤维序列，，搭配 15g瓷填料，，构建出抵抗循环载荷的 “黄金组合”。。。占主导的凯夫拉纤维，，凭借杰出的抗委顿个性，，如统一位不知困倦的 “能量调度师”，，高效地吸收并重新分配应力，，确保资料在循环加载过程中始终维持不变；；适量的瓷填料好似 “加固剂”，，加强基体的同时，，预防了过度脆性，，赋予资料恰到益处的柔韧性。。。这种刚柔并济的平衡，，使得 S3 在大量循环加载下，，依然能维持较高的委顿强度，，远超其他样品。。。这些测试了局深刻揭示，，在设计用于接受循环载荷的复合伙料时，，必须精密衡量成分、、填料含量以及纤维分列，，以实现柔韧性与刚度的美满融合，，确保资料具备卓越的抗委顿机能。。。
7. 将来瞻望与传统的石油基合成纤维相比，，玄武岩纤维作为天然火山岩的 “衍生品”，，以及凯夫拉纤维在高机能利用中相对较低的用量需要，，使得玄武岩/凯夫拉纤维加强环氧树脂复合伙料在原资料获取阶段，，极大地削减了对有限石油资源的依赖，，降低了因开采、、提炼石油带来的能源亏损与环境传染。。。从性命周期的角度审视，，该复合伙料的耐久性与不变性阐发卓越，，在海洋设施、、构筑结构等领域的持久利用中，，削减了频仍更换资料所产生的额外资源亏损与拔除物排放。。。出格是在海洋环境中，，其抗侵蚀、、抗委顿个性，，有效耽搁了海洋设备的使用寿命，，降低了守护频次与成本，，削减了因资料失效导致的能源浪费与环境风险。。。 在环保理念日益深刻人心确当下，，各行各业对可持续资料的呼声愈发高涨。。。这种新型复合伙料凭借其怪异的环保优势，，如天然纤维的可降解性、、瓷填料的环境敦睦性，，符合了众多领域向绿色转型的火急需要。。。它宛如一座桥梁，，衔接着当下的发展需要与将来的可持续愿景，，为人类在追求经济进取与环境；；さ钠胶庵飞，，提供了坚实靠得住的资料支持，，助力我们迈向越发绿色、、美好的明天。。。 参考资料 ： [1]Prem Anandh. A, P. Sivabalan, Vinayagam Mohanavel, Thandavamoorthy Raja,Investigation of Basalt/Kevlar Fiber-Reinforced Porcelain Filler Infused Epoxy Composite: A Viable Alternative for Marine Applications,Results in Engineering,2025,103928,ISSN 2590-1230, https://doi.org/10.1016/j.rineng.2025.103928.
|
